三相不平衡調節新科技應用與安裝-江西篇
2021-11-29
宇諾動態|三相不平衡調節新科技
【三相不平衡調節裝置市場背景】
按照《配電網運維規程》（Q/GDW 1519-2014）和《國網運檢部關于開展配電臺區三相負荷不平衡問題治理工作的通知》（運檢三 [2017] 68號）文件規定，配電變壓器的負荷不平衡度應符合：
1、Yyn0 接線變壓器負荷不平衡度不大于15%，零線電流不大于變壓器額定電流的 25%
2、Dyn11 接線變壓器負荷不平衡度不大于 25%，零線電流不大于變壓器額定電流的40%
并且提到了從根源出發，實現實際負荷均衡分配，從根源上解決三相負荷不平衡問題，力求標本兼治。
【安裝地點】
安裝地點：江西省某小區
系統組成圖

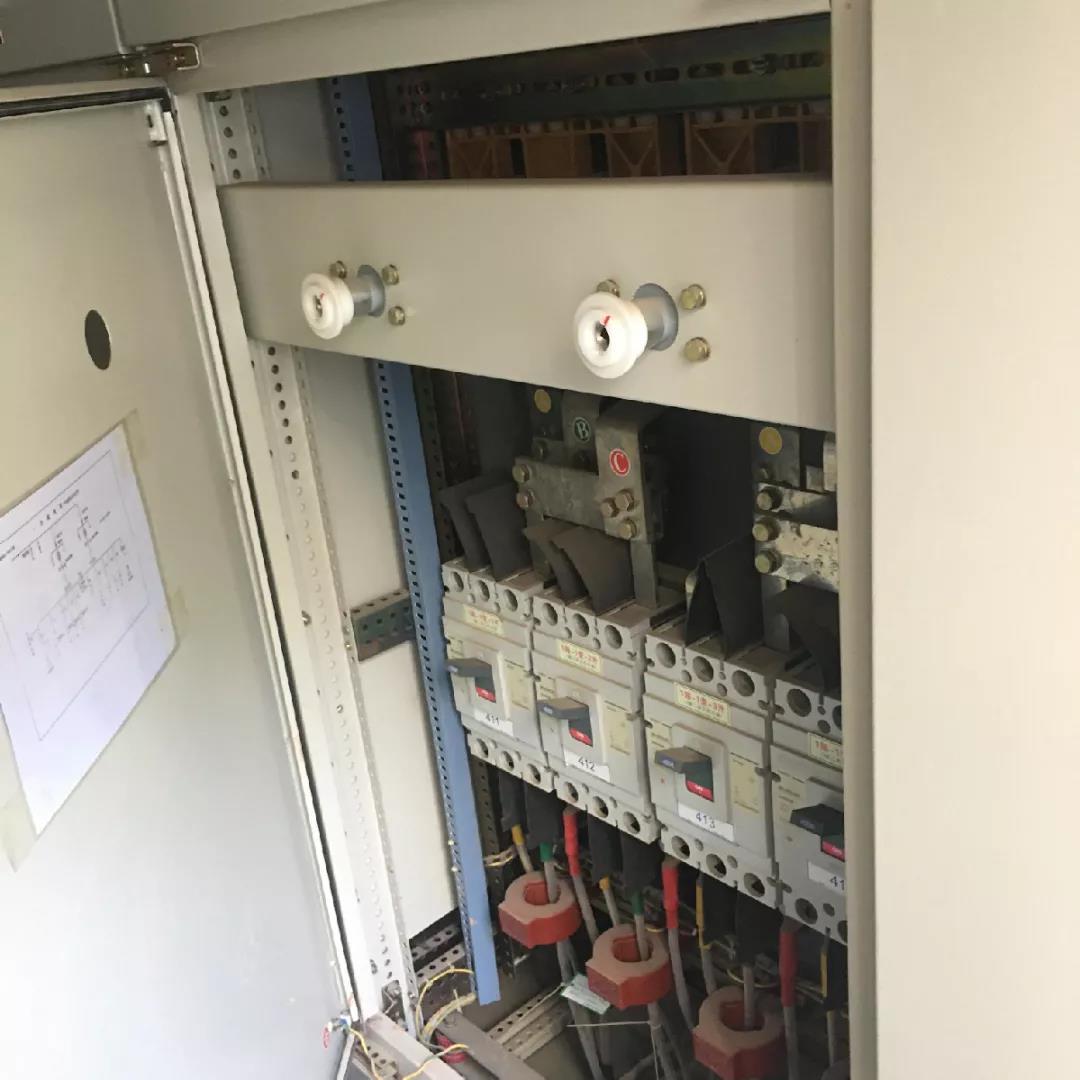

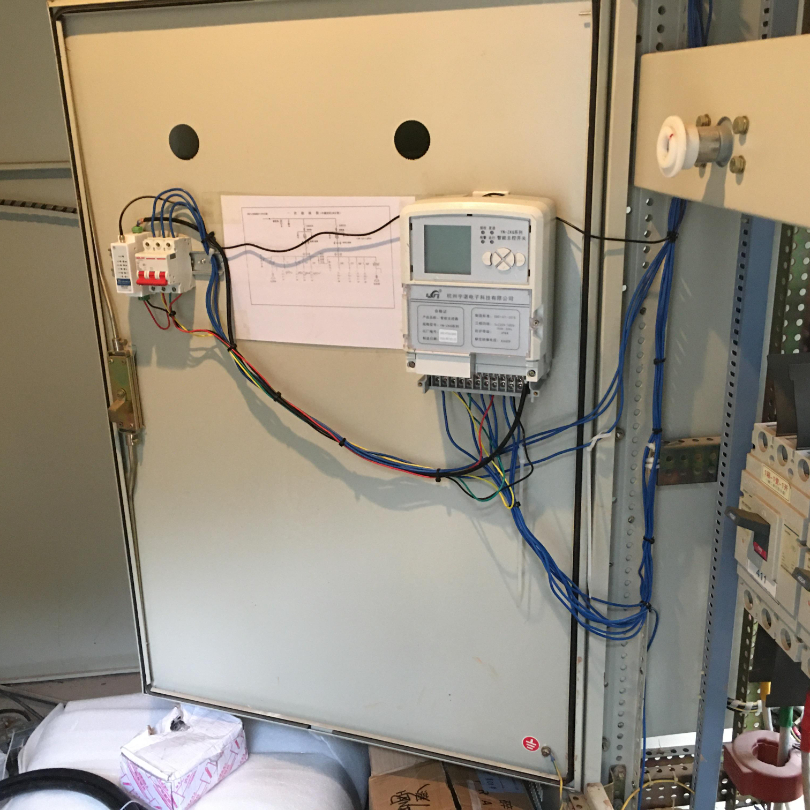

主控器安裝前后對比
【產品介紹】

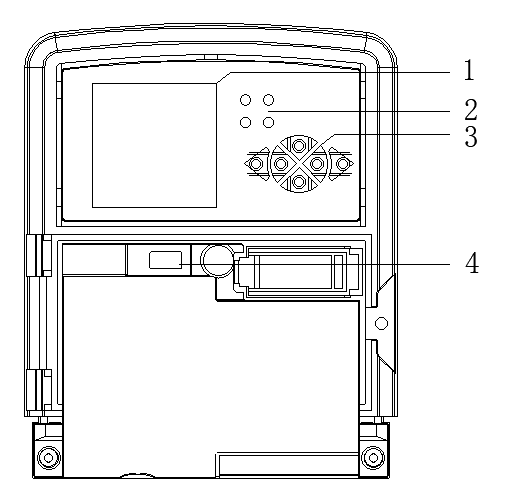

主控器
1.LCD液晶顯示
2.設備工作指示燈
3.操作按鍵
4.數據下載口

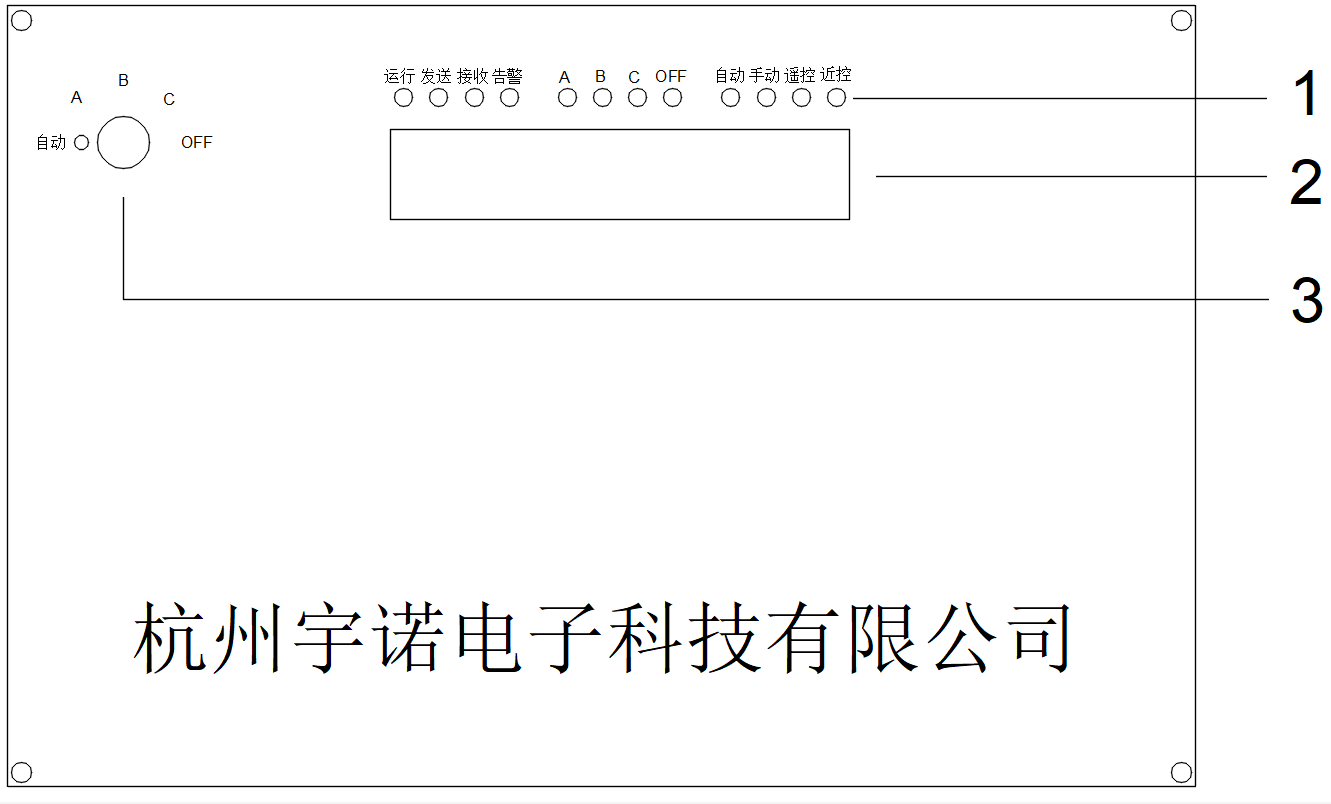

智能換相開關
1.設備工作指示燈
2.數碼管顯示
3. 波段開關
【簡要概述】
YN-ZKQ(HXKG)系列三相不平衡調節裝置是為了治理三相不平衡，提高電網電能質量而研發的新一代產品。三相不平衡調節裝置由1個主控器（主站）和若干個換相開關（從站）組成。
主控器安裝在變壓器輸出端，采集各類電能數據并通過換相策略向安裝在負載端的換相開關發出換相指令，從而使三相負載趨于平衡的狀態。
【系統工作原理】
三相不平衡調節裝置由1只安裝在變壓器輸出端的主控器和若干只安裝在負荷側的換相開關組成。
當三相電流不平衡度超過設置的閾值時，主控器進入換相調節策略運算模式，在得到最優換相策略后向各個換相開關發送相應的換相指令，從而使三相負荷處于基本平衡狀態，實現用戶負荷相序自動調整、配電臺區三相負荷均衡分配。

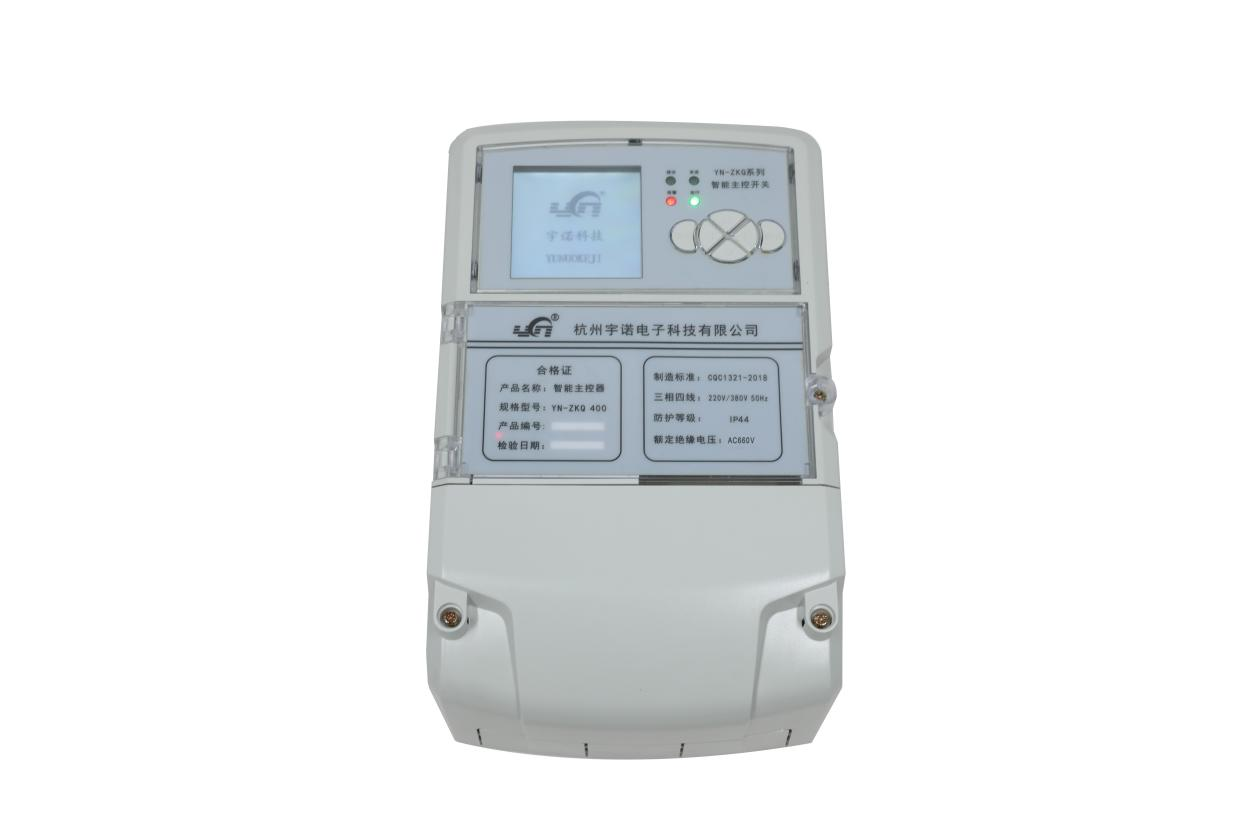

主控器
【產品特點及優勢】
損耗低、成本低；從負荷側實現三相負荷均衡分配，從根源上解決問題，標本兼治；
1.電氣、機械雙聯鎖，避免相間短路發生。
2.復合型開關，換相時間短，涌流小，繼電器機械壽命長。
3.具有中性線斷線、漏接、錯接保護功能，避免了因安裝人員錯接、漏接中性線導致產品燒毀的問題。
4.產品可實現不斷電安裝。
5.換相斷電時間在10ms以內?？蓪?shí)時數據上傳到電腦端或者手機端，方便臺區運維。
6.具有不平衡調節度向下自適應功能，可根據實際情況自動向下修改不平衡度調節閾值，使不平衡度達到最優。
7.主控器和換相開關之間電力載波+無線雙模通信確保與主控器的可靠通信。
