a0014 中置柜動觸頭觸指RFID溫升在線監測裝置
在電力系統中，一次設備的電氣接點（如動靜觸頭，電纜搭接頭，母線連接處等）因為接觸不良、電流過載等因素引起的溫升過高、發熱事故頻頻發生，嚴重影響了電力系統的經濟效益和服務質量，降低了一次設備的使用安全性和運行可靠性，因此在電氣設備運行過程中，對一次設備的電氣接點溫度在線監測很有必要。溫度在線監測，能及時發現隱患，積累檢修經驗，真正實現診斷檢修。 高壓柜的梅花觸頭、電纜搭接頭，環網柜T型終端頭的電氣接點的溫度狀況直接影響著供配電的質量。最容易發生溫升的部位中置柜斷路器的動、靜觸頭、電纜搭接頭、環網柜T型終端頭的電氣接點處。 綜上情況，為解決檢修困難，實現在線監測，我公司開發了能夠實時監測到斷路器的動、靜觸頭、電纜搭接頭、T型終端頭溫升的產品，該產品采用RFID射頻通信技術，具有隔離徹底、安裝方便、抗干擾能力強、工作可靠等特點，能很好地解決高電壓狀態下的溫升監測問題。 溫升在線監測裝置組成：數據采集器，天線 ，溫度傳感器。
所屬分類：中置柜動觸頭觸指RFID溫升在線監測裝置
關鍵詞：中置柜動觸頭觸指RFID溫升在線監測裝置

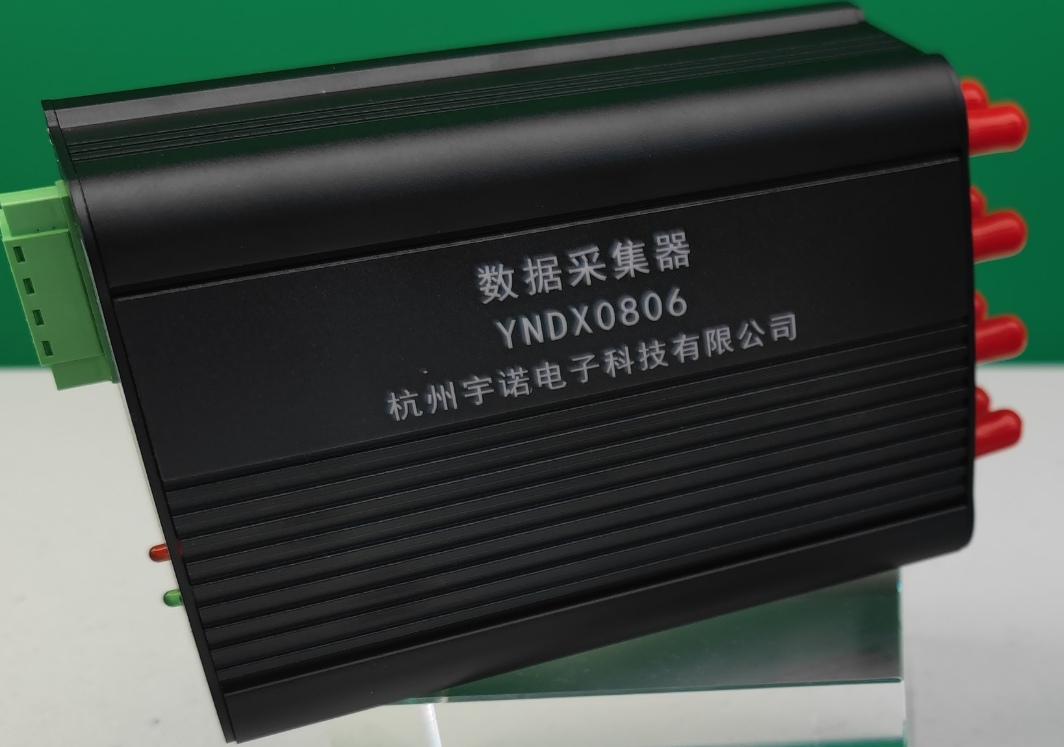

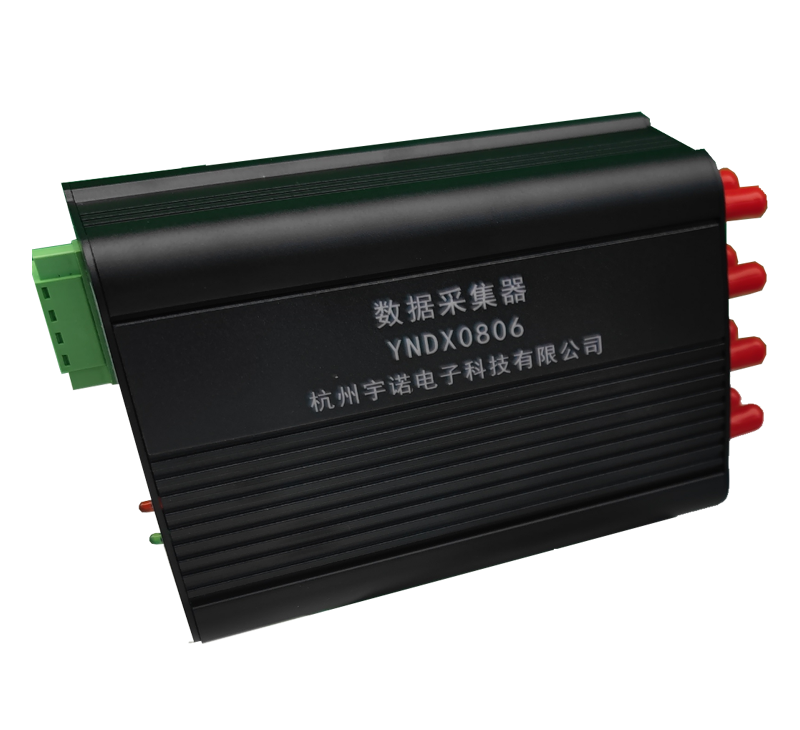

1.數據采集器
原理：在信號發射周期內，主機通過天線向溫度傳感器發射900M頻段射頻信號，溫度傳感器接收到射頻能量之后，激活電路，開始工作，進行溫度數據采集，做到傳感器無源。溫度采集完成，溫度傳感器將溫度信息通過無線信號回傳至天線，做到天線與溫度傳感器之間無線。天線再通過射頻電纜將數據傳輸?shù)綌?shù)據采集器/溫度監控主機，再由數據采集器/溫度監控主機對數據進行處理并通過RS485/433MHz無線信號發往上位機。
采集器安裝在中置柜儀表室
技術參數：
工作電源：24V/48V
工作頻段：902-928mHZ
射頻功率： 30dBm
通訊接口： RS485
接收靈敏度：<-85dBm
整機功率：≦12W
安裝方式：導軌式安裝

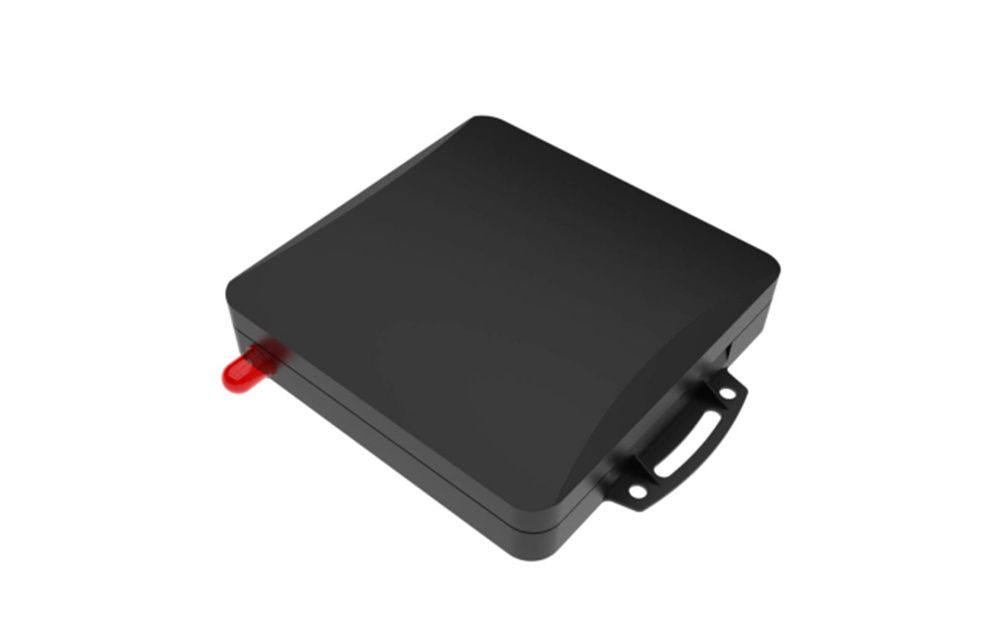

2.天線
安裝在中置柜斷路器室側面
主要技術參數：
環境溫度： -20℃-85℃
中心頻點： 915mHZ±3mHZ
駐 波 比：<1.3:1
增 益： 5.3dBi
接口阻抗： 50 Ohm
安裝方式： 磁吸式或螺絲固定

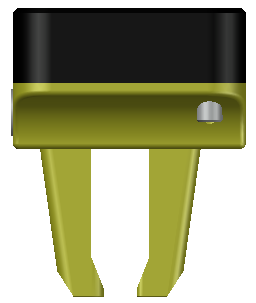

3.卡夾式測溫傳感器

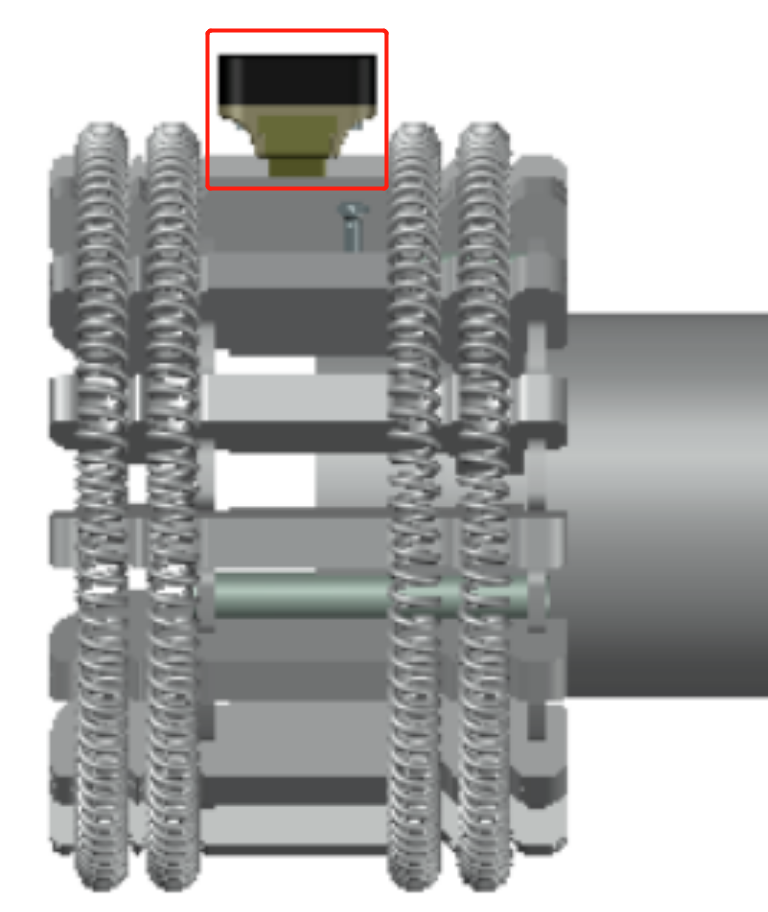

卡夾式安裝測溫傳感器(安裝于中置柜斷路器的動觸頭觸指片)
技術參數：
測溫范圍： -40℃-150℃
測量精度： ±1℃
分 辨 率： 0.1℃
取電方式： 通過主機發送無線射頻信號激活傳感器芯片供電
射頻范圍： 902-928mHZ
測量距離： ≥2米
產品優點：
1.純無源無線(無需電池、電壓、電流供電)；
2.免維護，壽命長(柜體同壽命)；
3.安裝簡單、方便，精度高；
