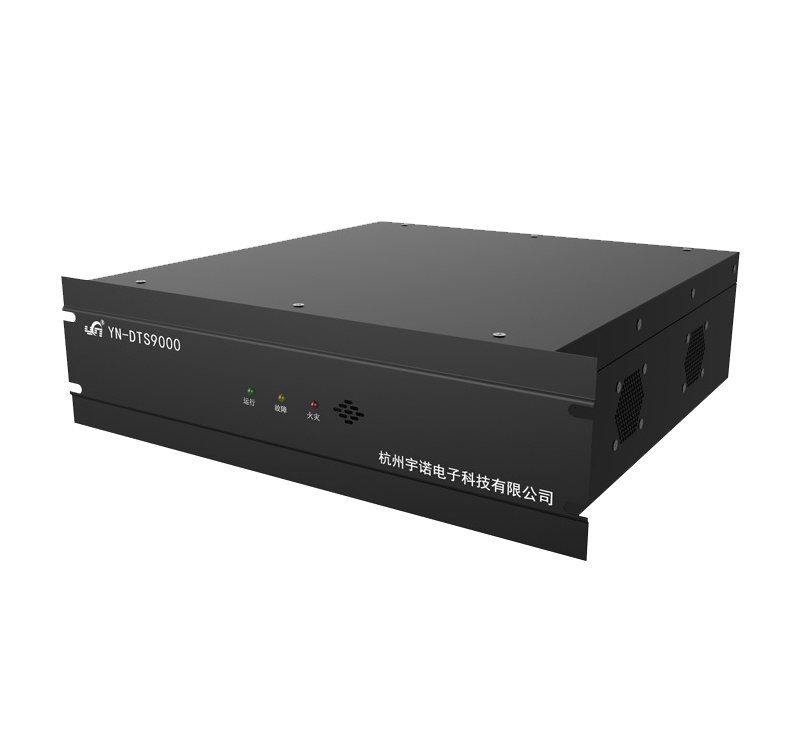

分布式光纖測溫裝置
分布式光纖測溫系統是國際上最領先的線型火災探測器，可實現大范圍空間溫度分布式實時測量，具有測量距離長、無測量盲區、實時監測、可精確定位等優點，在交通隧道、地鐵、電力、石化、水利等領域均有廣泛應用。
所屬分類：分布式光纖測溫
關鍵詞：分布式光纖測溫
分布式光纖測溫系統是國際上最領先的線型火災探測器，可實現大范圍空間溫度分布式實時測量，具有測量距離長、無測量盲區、實時監測、可精確定位等優點，在交通隧道、地鐵、電力、石化、水利等領域均有廣泛應用。
分布式光纖測溫系統同時實現溫度測量和空間定位功能，其中溫度測量利用光纖自發拉曼(Raman)散射效應，空間定位利用光時域反射(OTDR)技術。高速窄脈寬半導體激光脈沖耦合進入傳感光纖中，通過光纖微弱背向散射信號的濾波、探測以及高速數據采集與分析，獲得溫度敏感的反斯托克斯信號和溫度不敏感的斯托克斯信號，從而實時獲得沿光纖分布的準確溫度信息;結合先進的火災智能報警判斷算法 , 實現傳感光纖全程的實時在線監測。
名稱 | YN- DTS9000-S | YN- DTS9000-M | YN-DTS9000-L | YN- DTS9000-HR | YN- DTS9000-SM |
傳感光纖： | G162.5/125 , GI 50/125 | SM 9/125 | |||
測量距離： | 0~ 4km | 0~ 8km | 0~ 16km | 0~ 8 km | 0~ 8km |
測量時間： | 1S | 2S | 5S | 5S | 10S |
測溫精度： | +0.5°C | +0.5°C | +1.0°C | +0.5°C | +1.5°C |
溫度分辨率： | ±1℃ | ||||
采樣間隔： | 0.2m/0.4m | 0.4m/0.8m | 0.8m | 0.2m | 0.8m |
空間分辨率： | 1m | 1~2m | 2~3m | 0.5m | 1~3m |
定位精度： | <0.5m | <1m | <1m | <0.5m | <1m |
測量通道： | 1~16(可選) | ||||
測溫范圍： | -40°C~ 85°C (常規光纖) -40°C ~ 300°C (特種光纖) | ||||
光纖接頭： | FC/APC, E2000/APC(可選) | ||||
通信接口： | Ethernet、USB、 RS232 | ||||
工作條件： | -10°C~ 50°C，0~ 95%R.H. (無凝露) | ||||
工作電源： | DC24V , AC220V (可選) | ||||
尺寸： | 483mm(W)x470mm(D)x133mm(H),19英寸機架式 | ||||
光纖既是傳輸介質，又是傳感器。高速驅動電路驅動激光器發出一窄脈寬激光脈沖，激光脈沖經波分復用器后沿傳感光纖向前傳輸，激光脈沖與光纖分子相互作用，產生多種微弱的背向散射，包括瑞利(Rayleigh) 散射、布里淵(Brillouin) 散射和拉曼(Raman)散射等，其中拉曼散射是由于光纖分子的熱振動，產生溫度不敏感的斯托克斯(Stokes) 光和溫度敏感的反斯托克斯(Anti-Stokes) 光，兩者的波長不-樣，經波分復用器分離后由高靈敏的探測器所探測。光纖中的Anti-Stokes光強受外界溫度調制，Anti-Stokes 與Stokes 的光強比值準確反映了溫度信息;不同位置的拉曼散射信號返回探測器的時間是不一樣的，通過測量該回波時間即可確定散射信號所對應的光纖位置;結合高速信號采集與數據處理技術，可準確、快速地獲得整根傳感光纖上任一點的溫度分布信息。

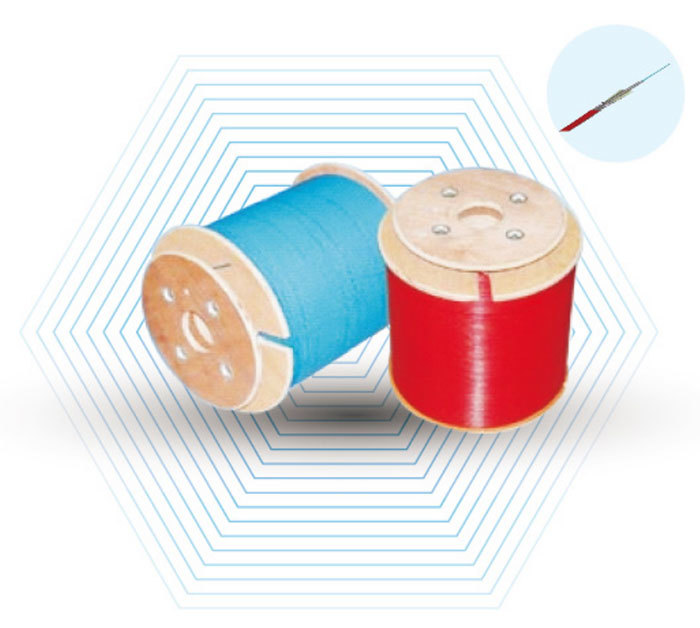

快速導熱型鎧裝光纜是應用較廣泛的通用型探測光纜，它采用高導熱率的絕緣復合材料，并通過光纜結構優化，大大縮短了探測光纖對外界溫度變化的響應時間，導熱性能優于- -般的測溫光纜，尤其適合交通隧道、電力電纜等對響應時間要求較高的場合。以下是快速導熱型鎧裝光纜的主要技術參數。
名稱 | 參數 |
光纖類型： | Gl62.5/125μm,GI50/125μm |
光纖接頭： | FC/APC, E2000/APC (可選) |
光纜壽命： | 大于30年 |
光纜外徑： | 3mm~6mm |
抗拉強度： | 大于300N |
抗壓強度： | 3000N |
彎曲半徑： | 最小60mm |
外護套： | 阻燃聚合物(其它可定制) |
探測光纖即為測溫元件，“傳”、“感” 合一,探測光纜常用有:
光纖類型 | 特點 |
鎧裝光纖： | 熱響應快，防鼠咬，敷設簡單 |
非金屬光纖： | 耐高壓，柔韌性好，施工方便 |
礦用光纖： | 抗拉強度大，阻燃，煤安認證 |
鋼絞式光纖： | 抗拉抗壓性好，能適應惡劣環境 |
加強型光纖： | 非金屬加強保護，抗拉強度高 |
常用探測光纖有金屬鎧裝護套和聚合物材料護套多種結構形式，經特殊設計的探測光纖，既能快速傳遞外界熱量，又可有效保護光纖內部的光纖,適合各個應用行業的需要。
光纖設計壽命：大于30年
光纖測溫范圍：-60°C~+300°C取決于光纖和光纖材料
光纖抗拉強度：300N~2400N取決于光纖結構和材料
分布式實時測量,覆蓋100%探測區域,精確定位故障發生位置；
測量精度高,響應速度快，可靠性高,誤報率低；
報警方式靈活,可實現差定溫多級報警方式,確?；馂?zāi)初期可靠報警；
探測光纖既是信號傳輸載體，又是感溫元件,測量距離長，壽命長，安裝方便,維護成本低；
光信號測量,本質安全,抗電磁干擾,適合易燃易爆環境下長期工作；

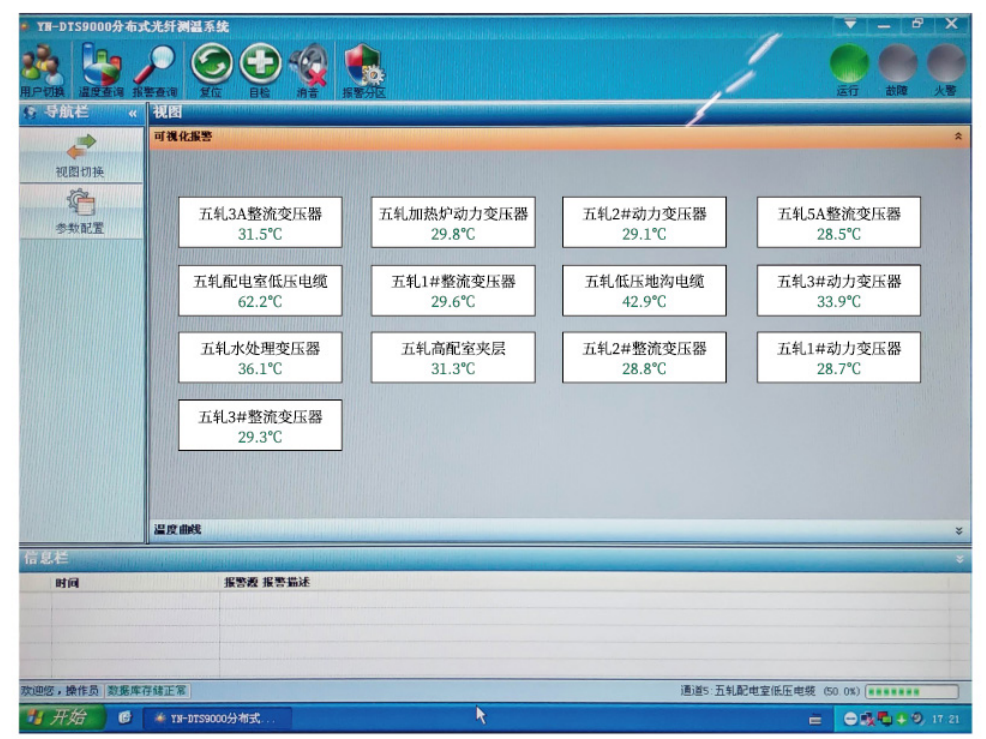

實時顯示溫度分部曲線和待測區域報警狀態，可根據實際工況分區設置多級報警閾值，并提供歷史數據查詢及統計分析功能。同時，可針對客戶具體應用,量身定制開發功能模塊，如可視化界面，電力載流量監測模塊,遠程中央監控模塊等。
