特高頻局放
所屬分類：特高頻局放（有線或無線--可選）
關鍵詞：特高頻局放（有線或無線--可選）
1）智能局放在線采集裝置
局放在線監測裝置用于接收特高頻傳感器采集的信號數據，可連續實時采集、數字化處理， 現場報警等，采集裝置與后臺之間采用無線或有線方式通訊(RS485)，每臺局放監測裝置可同時采集多個特高頻局放傳感器的數據，具體數量可依據現場情況靈活配置。

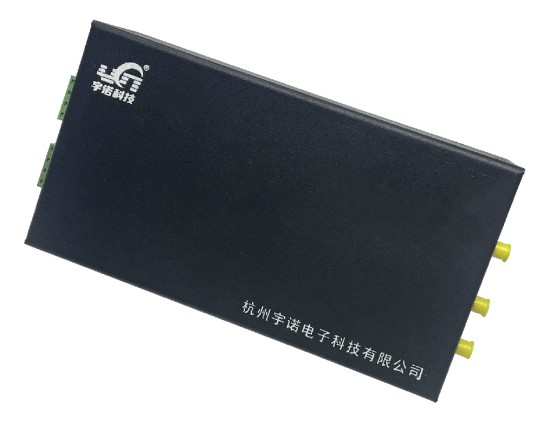

圖1 智能局放在線監測裝置
技術參數：
序號 | 項目 | 指標 | |
1 | 適用范圍 | 10kV及以上電壓等級開關柜變電站房 | |
2 | 供電方式 | DC12V～24V | |
3 | 通訊方式 | 對下RS485(或無線lora)采集特高頻信息，對上網口和RS485接口上傳數據。 | |
4 | 信號帶寬（MHz） | 300～1500 | |
5 | 靈敏度（pC） | ≥10 | |
6 | 動態范圍（dB） | ≥40dB | |
7 | 安裝位置 | 開關柜儀表室 | |
8 | 安裝方式 | 導軌式安裝 | |
9 | 尺 寸 | 180*98*52mm | |
10 | 環境參數 | 環境溫度 | －40oC～＋85oC |
環境濕度 | ≦93% | ||
海拔高度 | ≦4500m | ||
局放傳感器依據設定的采樣周期檢測特高頻，并將數據通過RS485(或無線lora)傳輸至局放采集裝置，上傳數據包括地電波相位譜圖數據、超聲波相位譜圖數據及特高頻數據，安裝方式：磁吸式，尺寸：（115x115x52mm）

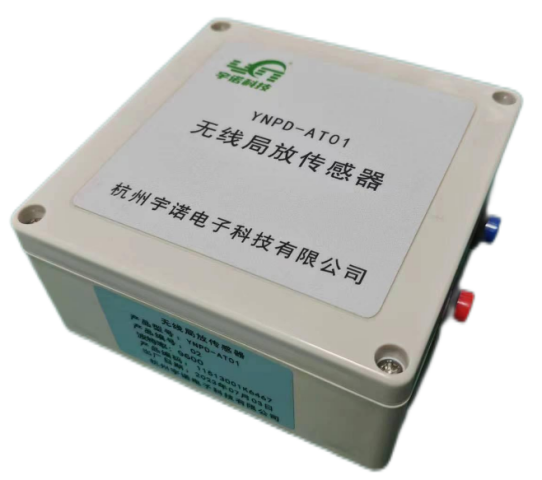

圖2 特高頻局放傳感器
技術參數：
特高頻參數 | |
頻率范圍 | 300~1500MHz |
測量范圍 | 0～70dB； |
靈敏度 | 1dB |
工作溫度 | -40～+85℃ |
工作濕度 | 5～93%RH |
