有線局放(二合一)
所屬分類：有線局放(二合一)
關鍵詞：有線局放(二合一)
在環網柜運行過程中，不可避免地受到電、熱、機械和環境等各種因素的影響，絕緣介質不斷劣化，導致運行狀態不佳，甚至發生各種故障，引起局部乃至大面積停電，造成巨大的直接或間接經濟損失。因此，對環網柜進行運行狀態監測便成了一項不容忽視的工作。
本裝置利用暫態地電壓和超聲波二合一傳感器進行信號耦合，并通過信號線傳輸至局放數據處理終端，進一步通過RS485等方式將數據上傳至數據管理傳輸單元，數據管理傳輸單元可通過無線通訊方式將數據上傳至云服務器，對監測數據實現遠程訪問。傳感器采用局放傳感器（超聲波+暫態低電壓二合一），安裝于環網柜機構室和電纜室之間。
整體結構圖如下所示：
圖1 整體結構圖
說明：
1、在線局放監測裝置僅為圖中框線內的部分，包括局放主機和傳感器兩個部分；
2、一個主機可以連接1~8個傳感器，如需8個以上監測點需要再增加主機；
3、主機通過485協議向數據傳輸單元報告實時監測結果。
裝置綜合超聲波、TEV檢測方法能及時發現環網柜的絕緣缺陷，適用于10kV及以上電壓等級環網柜的局部放電在線監測。
裝置具備診斷分析和放電源定位功能：能實時分析并顯示各個監測點局部放電幅值【一秒內測到的所有放電脈沖中最大放電脈沖對應的峰值】（最大放電量）、頻次、峰值、均值、噪聲水平、脈沖周期數數據以及確定放電點相對位置，必要時給出報警，及早發現絕緣缺陷并進行預警、密集跟蹤監測和趨勢分析，對于瞬發故障進行錄波，并為評估其絕緣水平及老化程度提供判據，為環網柜的檢修工作提供依據。
裝置具備24h全程監測局放活動及趨勢功能，通過局放軟件可實現對數據采集間隔時間自行設置。
裝置具備就地數字化功能：采集裝置可對局放信號進行就地數字化，極大程度上簡化了數據處理，保證數據傳輸?shù)臏?zhǔn)確性。
系統故障告警功能，包括報警閥值設置、告警指示等，一定程度上避免事故的發生。
裝置具備自檢、數據存儲、測試信息管理功能。
技術指標：
序號 | 項目 | 指標 |
1 | 電源 | DC24-48V |
2 | 通訊接口 | RS485、USB、以太網 |
3 | 數據上傳通信協議 | 滿足電房智能網關之間的通信和接口協議要求 |
4 | 采集間隔 | 5s，可配置 |
5 | 暫態地電壓傳感器 檢測頻帶范圍 | 3MHz～100MHz |
6 | 超聲波傳感器 檢測頻帶范圍 | 20kHz～60kHz |
7 | 傳感器通道數量 | 4/8 |
8 | 使用壽命 | ≥8年 |
9 | 尺寸 | 155*125*50(mm) |
10 | 安裝位置 | 環網柜二次室內 |
11 | 環境溫度 | -40℃～+80℃ |
12 | 海拔高度 | ≤4500m |
技術參數：
序號 | 項目 | 指標 | |
1 | 適用范圍 | 環網柜、中置柜、箱變、電纜分支箱等 | |

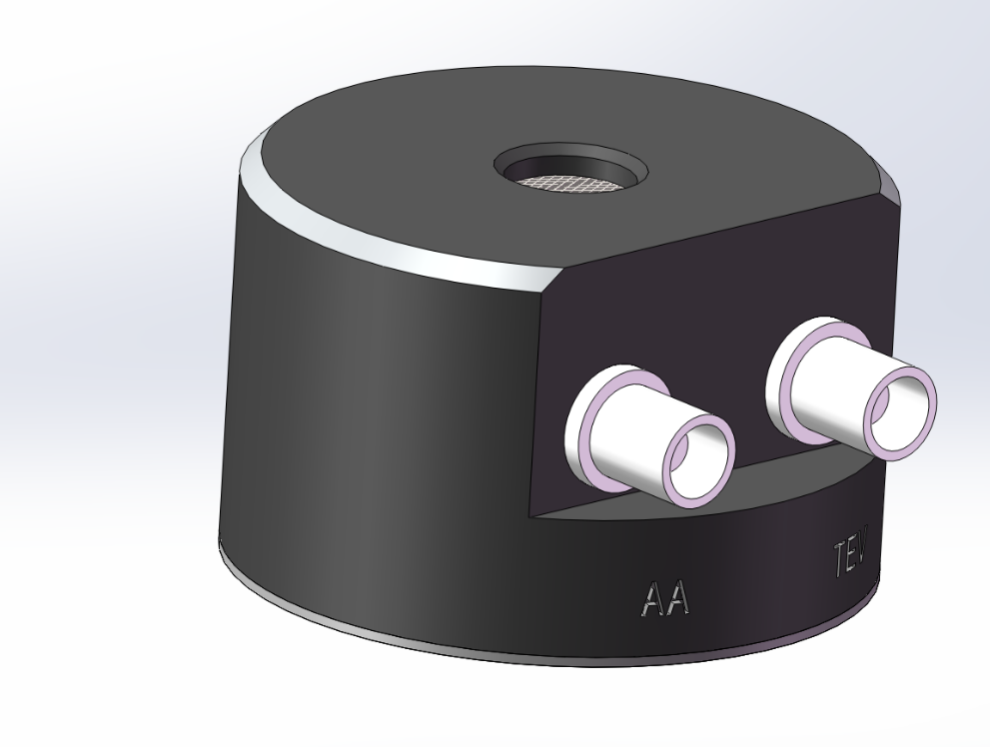

2 | 傳感器類型 | 超聲波傳感器、暫態地電壓傳感器 | |
3 | 超聲波傳感器 | 靈敏度 | 峰值靈敏度不少于60dB（V/（m/s） |
檢測頻帶 | 20kHz～60kHz | ||
測量范圍 | 0dBμV～60dBμV | ||
線性度誤差 | ±20% | ||
4 | 暫態地電壓傳感器 | 檢測頻帶 | 3MHz～100MHz |
測量范圍 | 0dBmV～60dBmV | ||
分辨率 | 1dB | ||
脈沖計數 | 脈沖計數誤差不大于±10% | ||
5 | 線性度誤差 | ±20% | |
6 | 穩定度誤差 | 裝置連續工作1小時后，注入恒定幅值的脈沖信號時，其響應值的變化不應超過±20%。 | |
7 | 使用壽命 | ≥8年 | |
8 | 尺寸 | 65*65*41(mm) | |
9 | 安裝位置 | 環網柜機構室和電纜室之間 （離電纜頭的最少安全距離不少于70mm，能有效檢測電纜室內局部放電數據） | |
10 | 安裝方式 | 磁吸式安裝 | |
